终端G3/G4系列壁挂支架组件(含泡棉壁挂架*1,M4木螺丝*4,壁挂限位钉*2),V-01180262-100
适用于RG-CT5200-G3、RG-CT5300-G3、RG-CT5500-G3、RG-CT5700-G3、RG-CT5200C-G3、RG-CT5300C-G3、RG-CT5500C-G3、RG-CT5300L-G3、RG-CT5500L-G3、RG-CT5502L-G3、RG-CT5702L-G3、RG-CT5502C-G3、RG-CT5702C-G3、RG-CT5200-G4、RG-CT5300-G4、RG-CT5500-G4、RG-CT5700-G4、RG-CT5200C-G4、RG-CT5300C-G4、RG-CT5500C-G4、RG-CT5000C-G4、RG-CT6200-G4、RG-CT6300-G4、RG-CT6500-G4、RG-CT6200C-G4、RG-CT6300C-G4、RG-CT6500C-G4、RG-CT5502C-G4、RG-CT5702C-G4、RG-CT7800-1000 V5.0、RG-CT5540H、RG-CT7526、RG-CT7528
收藏
分享
库存：2 丨 销量：1052
丨 评价：0
选择规格
*多种规格，更多优惠
V-01180262-100
1件
V-01180262-100
20件
产品特征
- 壁挂架套件是锐捷网络IDV云终端的扩展配件，用于将云终端设备固定在特定的位置上，具备部署简单，维护方便，间接美观等特点。
全场包邮
|
易耗件，不保修
数量
主要参数
壁挂支架（带泡棉）
1个
M4螺丝
4个
壁挂限位钉
2个

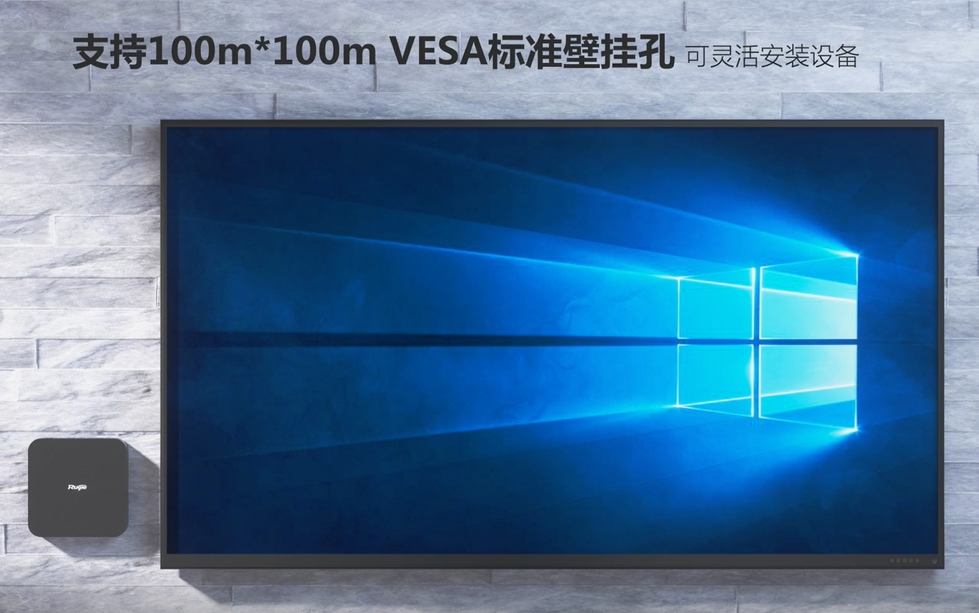

壁挂孔规格
100mm×100mm
产品尺寸
135mm×135mm
壁挂限位钉规格
ф10 mm×80mm
木螺丝规格
M4 mm×160 mm
适用机型
RG-CT5200-G3、RG-CT5300-G3、RG-CT5500-G3、RG-CT5700-G3、RG-CT5200C-G3、RG-CT5300C-G3、RG-CT5500C-G3、RG-CT5300L-G3、RG-CT5500L-G3、RG-CT5502L-G3、RG-CT5702L-G3、RG-CT5502C-G3、RG-CT5702C-G3、RG-CT5200-G4、RG-CT5300-G4、RG-CT5500-G4、RG-CT5700-G4、RG-CT5200C-G4、RG-CT5300C-G4、RG-CT5500C-G4、RG-CT5000C-G4、RG-CT6200-G4、RG-CT6300-G4、RG-CT6500-G4、RG-CT6200C-G4、RG-CT6300C-G4、RG-CT6500C-G4、RG-CT5502C-G4、RG-CT5702C-G4、RG-CT7800-1000 V5.0、RG-CT5540H、RG-CT7526、RG-CT7528、RG-CT7539
保修期
不保修
1.产品特性
支持机型
RG-CT5000-G3系列IDV云终端
RG-CT5000C-G3系列IDV云终端
RG-CT5000-G4系列IDV云终端
RG-CT5000C-G4系列IDV云终端
RG-CT5502C-G3/ RG-CT5702C-G3 IDV云终端
RG-CT5000L-G3系列轻云终端
RG-CT5502L-G3/ RG-CT5702L-G3轻云终端

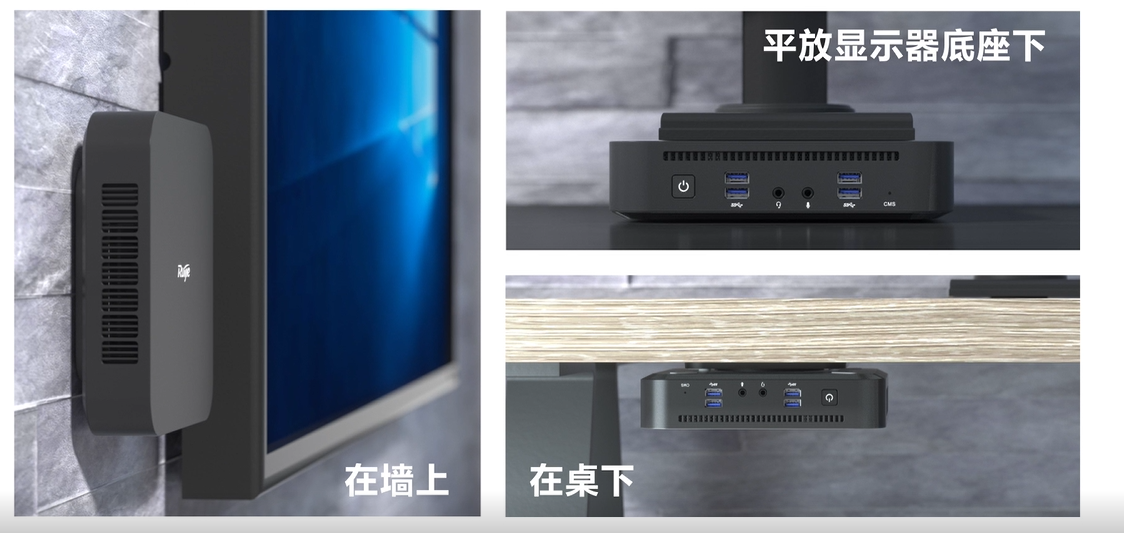

支持摆放方式
该壁挂套件仅适用于将终端挂在墙壁上、安装在木桌下。在无壁挂套件情况下可以将终端压在显示器底下使用，但严禁将终端背挂于显示器，这将对显示器造成变形、碎屏等质量风险。
2.安装步骤
由于机器较重，不支持背挂在显示器上，壁挂架安装时请确保安装位置的稳定，防止跌落造成产品损坏。
(1)将壁挂架用M4螺丝固定于被固定物体上。
图1-1固定螺丝
(2)整机底部锁付两颗壁挂限位钉。
图1-2锁付限位钉

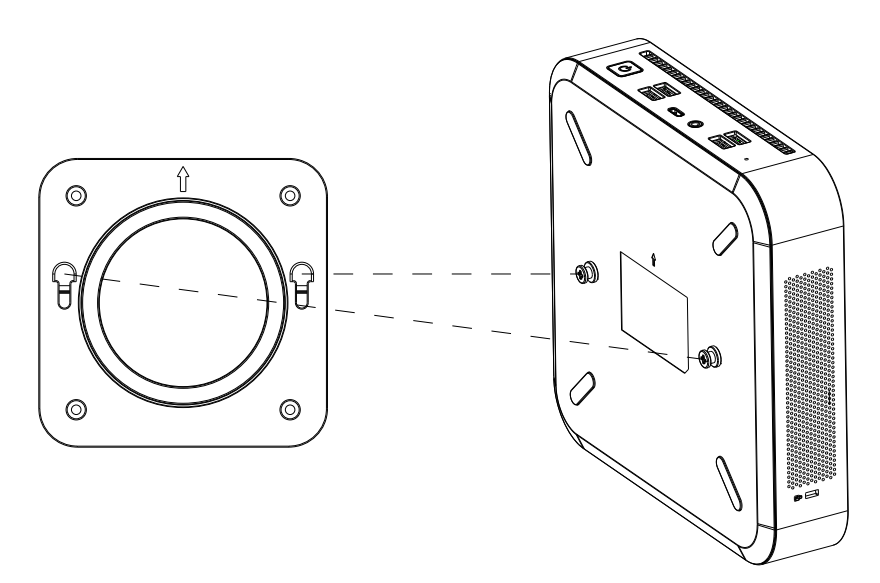

(3)将锁上壁挂限位钉的整机卡入壁挂架孔内。
图1-3卡入壁挂架孔内
(4)将卡入壁挂架孔内的整机朝图右面箭头方向按压推入即可。
图1-4推入终端
壁挂架套件为非必要配件,采取按单订购模式,请有需求的渠道道与客户及时与商城在线客服报备,生产周期为:4周左右。
若您项目配件需求数量较多或者商城数量不能满足您的需求,请您填写《扩容配件需求报备表》:https://rview.ruijie.com.cn/#/openForm/542
